Flexcom 海洋结构有限元分析软件

Flexcom简介
Flexcom是一款世界领先的非线性有限元软件,可以进行各种柔性、刚性海洋结构物的计算模拟,被世界各大油公司、柔性管道及设备制造商、承包商、咨询公司所广泛使用,并已被第三方软件以及模型试验等广泛验证。

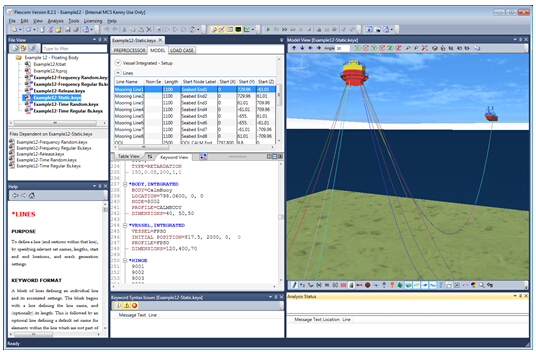

Flexcom采用先进的易于操作的图形用户界面GUI,并具有丰富实用的建模工具,几乎可以完成任意可行的海工结构系统的模拟。该程序基于被业界证实的有限元算法,引入轴向、弯曲、扭转全耦合的3D混合梁柱单元,可以可靠、准确地分析细长海工结构物。


Flexcom技术特色:
    1、采用精准、可靠的有限单元算法,并引入:
       (1)轴向、弯曲、扭转全耦合3D混合梁单元
       (2)针对大变形、小应变运动,引入一致3D动力学算法
    2、时域和频域计算分析
       (1)疲劳后处理
       (2)模态分析,并可实现与Shear7的对接
    3、高级的建模组件
       (1)除了所熟知的有限元基本概念node, element,另外有一些先进的工具cable, line
           ①Cable通过指定起始节点以及长度,定义质量,刚度等,经“cable pre-static step”模块计算,得到悬链线(曲线)的最初静态外形,为悬链线(曲线)结构的有限元分析提供基础
           ②Line具有自动网格生成功能:node,element,cable可以自动生成
       (2)特殊单元类型可以模拟:铰链、柔性接头、导面、阻尼器、弹簧、锥形接头、海底浮标、绞车元件等
    4、各种海况模型
       (1)规则波:Airy波、Stokes V波、Dean’s流
       (2)随机波:Pierson-Moskowitz, JONSWAP, Ochi-Hubble, Torsethaugen以及用户自定义的随机波
    5、领先的建模工具
       (1)可以模拟管中管结构(pipe-in-pipe)、子母管结构(pipe-on-pipe)等
       (2)非线性材料,可以添加迟滞弯曲
       (3)尾流干扰分析
       (4)接触模型
       (5)接触面
       (6)耦合分析
       (7)土壤-结构相互作用
    6、环境及载荷
       (1)海洋数据:水深、海水密度、重力常数、海水运动粘度
       (2)海床模型:平、坡和任意形态的刚性或弹性海床;各向异性库伦摩擦;土壤-结构相互作用
    7、基本分析类型
       (1)静态分析
       (2)时域动态分析
       (3)频域动态分析
       (4)准静态分析
       (5)模态分析
    8、高级分析类型
       (1)疲劳分析
       (2)耦合分析
       (3)尾流扰动分析
       (4)接触和碰撞分析

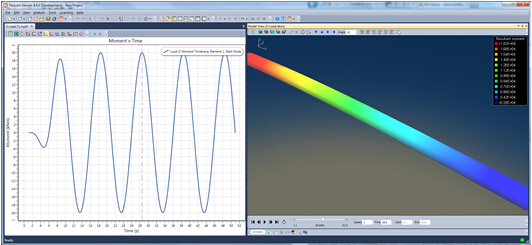

    9、后处理
       (1)集成的绘图功能
       (2)自动与Excel接口
       (3)总结整理不同分析不同荷载工况的结果

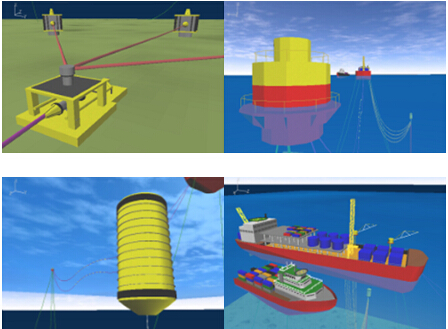

Flexcom主要应用

Flexcom广泛适用于海洋以及海底结构的分析,包括:
    1、隔水管
       (1)TTRs, SCRs & 柔性立管
       (2)混合立管系统
       (3)脐带管和跨接管
    2、锚链系统
       (1)转塔式锚链系统
       (2)锚泊船
       (3)缆线
       (4)管线
       (5)链
    3、浮体
       (1)海洋平台(标准传递函数)
       (2)静态浮标(详细耦合分析)
    4、海底管道
       (1)管道
       (2)采气管道
       (3)刚性轴
       (4)内流和段塞流
    5、生产管线
       (1)浸没的卸载线
       (2)漂浮软管
       (3)柔性跳线
    6、安装过程
       (1)立管束
       (2)柔性立管J型铺设
       (3)PLET/FLET安装
       (4)电缆收放(绞车单元)
