AGA/PRCI OBS - 坐底管道稳定性分析软件


海底管道坐底稳定性分析软件&海底管道设计标准(AGA/PRCI OBS)是由KBR根据与PRCI签订的合同条款研发的一款软件,被认为是海底管道设计和分析的世界标准。

AGA/PRCI OBS的功能
AGA/PRCI OBS可以进行以下多方面的计算:
    1、3-D不规则波运动学
    2、多种水动力模型
    3、管道和土壤(沙子和粘土)之间的部分埋、非线性和时域相互作用模型
    4、非线性管道材料特征(对于边界单元)
AGA/PRCI OBS的软件等级
新发布的软件包括3个等级
    1、Level 1:用来进行快速简单分析
    2、Level 2:可进行复杂详细的设计和建模(使用最多)
    3、Level 3:用来对高级的非常复杂的海底管道设计建模

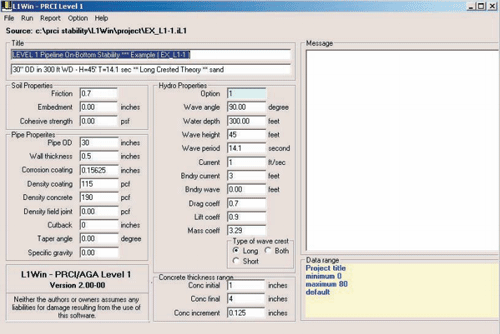

Level 1

用来进行快速简单静稳定性计算,用来计算管道在波浪和洋流载荷情况下水平垂直移动的静态稳定性。

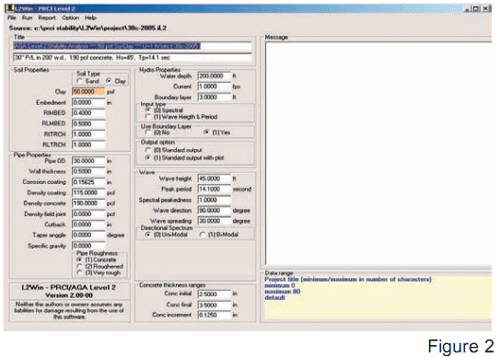

Level 2
AGA/PRCI OBS Level 2是一个坐地海底管道设计工具,Level 2 中所有输入都可以在一个操作窗口完成,使用简单快捷。

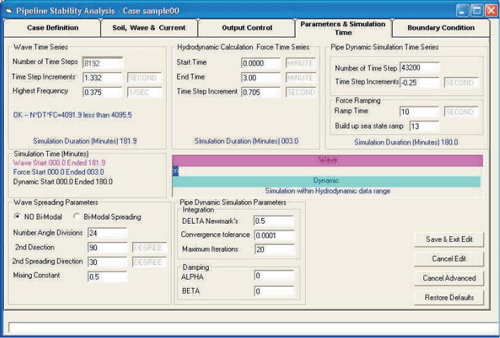

Level 3

AGA/PRCI OBS Level 3是一个基于二维单元的有限元公式,在时域范围内使用小挠度理论解决管道在纵切面管道移动方程式。


Level 3包括顶级数据输入用户界面、程序控制、输出可视化和结果图表查看,三个核心程序模块包括:任意波生成模块,水动力模块和动态模拟模块。
任意波生成模块WINWAVE

WINWAVE模拟由海平面波动引起的水粒子速度时间序列

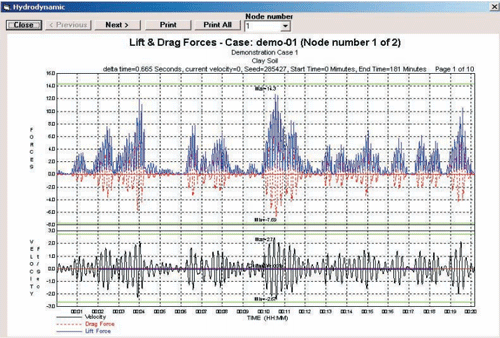

水动力模块WINFORCE
生成每个管道节点的水动力升力和阻力的时间序列
动态模拟模块WINDYN
解决的是管道拉伸的时域动态响应
AGA/PRCI OBS Level 3特征
管道结构
    1、水平海底的直线管道
    2、每个节点有2自由度
    3、管道轴向具有可变力学、几何参数
    4、各种末端条件
    5、张紧效应
    6、压力效应
土壤力
    1、弹塑性模型
    2、可调式横向土壤特征
    3、没有考虑管道轴向的土壤力
水动力学载荷(包括升力)
    1、自定义方向的规则波和不规则波
    2、稳态洋流
计算方法
    1、2自由度的直梁单元有限元方程式
    2、线性材料行为
    3、包括几何硬度
    4、集中质量公式
    5、固定的时间步长设定

    6、分布载荷采用简单梯形积分法计算
