Virtuoso油气田在线生产监测定制软件

Virtuoso是Wood Group公司在1997年设计和委托的第一个上游管线管理系统，它是经过现场认证的、精确的、基于状态方程的热力学流体流动模拟软件，主要用于生产油管、生产网络（瞬态单双和三相流）、相关过程设备、输出和运输管线的模拟和在线监测。可以实现DCS/SCADA/数据历史的实时数据连通，管理异常情况的工具，如数据丢失、仪器故障等。它是一款适应性强的计算工具。

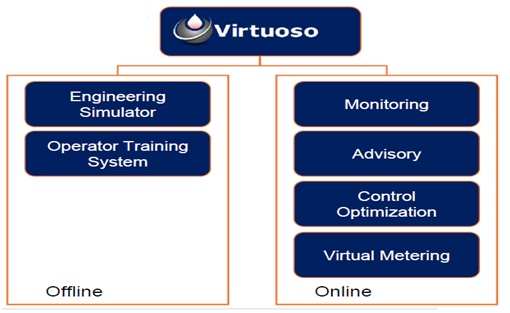

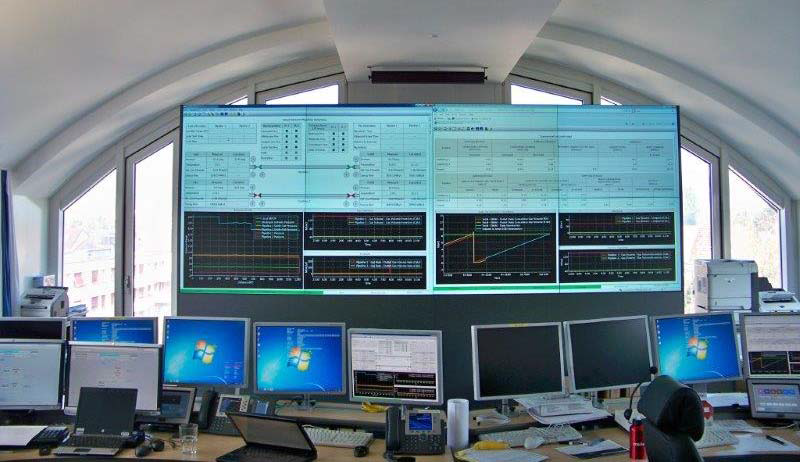

主要功能及优势 — 控制室决策支持软件，优化生产~降低运营成本~增强实用性
    1、复杂的网络，水上和输出管线的集成模拟
    2、软件采用标准的DCS和SCADA过程测量
    3、实时模拟操作且比实时更快（前瞻性的）
    4、包括生产、维修和运输规划工具
    5、井口虚拟流量计量与冷却预测
    6、对流体、流速、蜡和水合物的风险管理
    7、管道效率管理，清管和段塞跟踪

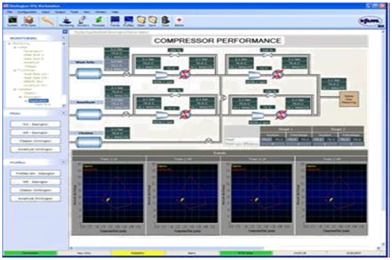

    8、压缩机和泵的优化
    9、管道库存管理
    10、提名计划和验证工具
    11、操作员培训模拟器

离线工程模拟器
    1、贯穿生产层以上到终端的全面集成的多相流模型
    2、用于分析选择在前端和详细设计的设计方案
    3、用于运营理念、指导方针和程序的开发及检查的启动前
    4、用于开发和调试程序的故障排除
    5、日常使用的工具用于调查操作异常，维护方案和对管道网络的变化
    6、比实时运行的快
    7、模拟制炼厂和控制系统的功能，包括: 井筒、管道和干线；上部和/或陆地制炼厂（分离、脱水、存储、压缩、乙二醇再生等）；包括专门的控制如抗浪涌和负载共享

离线操作员培训模拟器
    1、从井到上部建筑再到下游的集成多相流模拟器
    2、模拟过程设备和控制功能，包括: 井、管线、上部设施和管线；专门的控制如抗浪涌和负载分担
    3、实时或更快的操作
    4、界面友好
    5、在启动前和启动后用于新控制室操作员
    6、可作为一个独立的操作员培训模拟器与仿真控制系统显示
    7、也可以基于OTS向一个控制系统生成和进给多相流过程数据

在线监测和报告

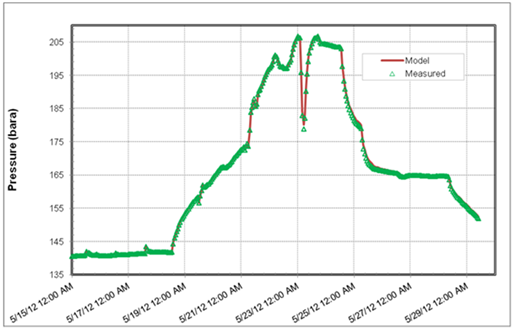

    1、持续计算不能测量的值: 温度、压力、流体组分/化学浓度、段塞的大小、位置和速度、管存、刮板位置和速度

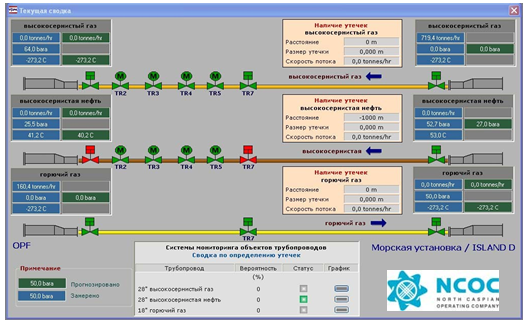

    2、检测管道的限制条件和泄漏
    3、监测和报告高风险状况，如在压力下的水合物，蜡
在线预测工具 — 为操作员建议未来状况
    1、自动前瞻工具：存活时间、冷却时间、刮刀/阻塞到达时间、段塞尺寸
    2、操作员控制的预测工具，如果将发生下列情况会怎样：选取一个新控制点；启动一个井/压缩机/泵；运行一个泵/压缩机；关闭并维护保养一个泵或压缩机

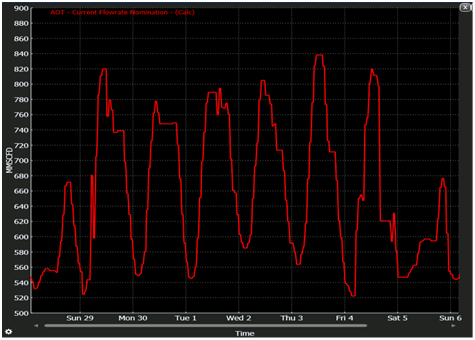

气体运输规划工具
    1、标准提名检查
      报告未来的压力或线路包限制报警
      允许操作云最小化运输失衡
    2、高级的提名计划和跟踪工具
      使用计量系统进行测量
      监视和记录运输气体的物理量
      跟踪累积的入口和出口流量加上行包装库存的变化
      使用提名来自动预测和报告任何失衡
      计算最佳流量，以达到所要求的/计算的优化
      如果流量或线包不能满足提名，进行提前警告
      每日，每周，每月和年度运输量的报告，包括任何与确认提名的偏差
在线控制优化
    1、自动测试不同的“如果…会怎样”情况，以确定最佳的操作条件（如线包的生产或运输目标的范围内的情况）

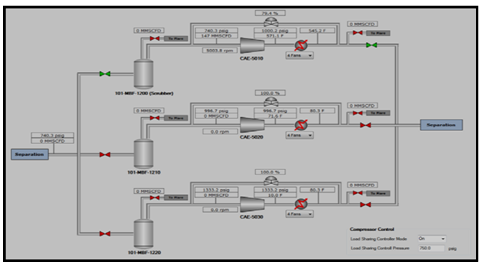

    2、提供子系统优化（确定压缩机/泵配置的最佳速度，管理流体持液或流体混合）
    3、模型确定的设定点被传递给控制系统（例如：油嘴位置，压缩机转速）

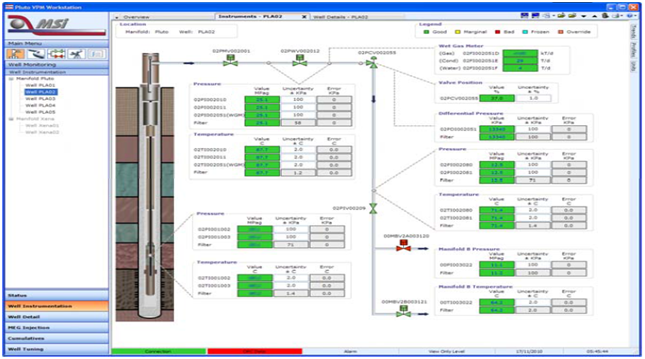

井口虚拟计量
    1、使用油嘴位置和现有的压力和温度测量值，持续计算油，水和气体流量
    2、超过1000多年井寿命的50多个油藏操作
    3、通常只有物理多相流量计费用的10%
    4、结合从多个模型的结果，以确定最佳的流量估算
    5、易于安装和操作
    6、报告仪器仪表问题
    7、持续跟踪单口井的性能
    8、独立安装或集成系统的一部分。
